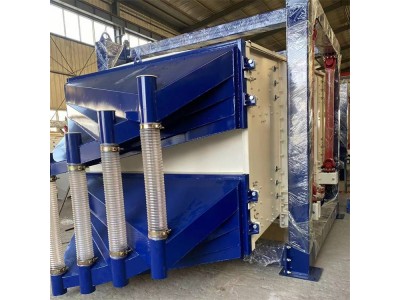

陶粒沙方形摇摆筛 1-20吨/小时 高精度大产量的筛分设备

方形摇摆筛仿照人工筛分原理，兼具精细筛分之"精"，又有矿用筛分之"量"，是"精"与"量"结合的完美产物。筛分面积大、运行轨迹长，并采用多层"复式"设计，实现一台抵多台使用，是传统振动筛处理量的数倍。机身采用全封闭结构，粉尘不飞扬，设备安装使用方便，易于流水线配套使用。

石英砂方形摇摆筛工作原理：

石英砂方形摇摆筛的筛箱在惯性力的作用下作前后往复运动，并带动筛面做周期性摇动，促使筛面上的物料随筛箱一同做定向跳跃式运动，小于筛面孔径的物料通过筛框落到下层，称为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从前端排料口排出，继而完成筛分作业。

方形摇摆筛的传动机构偏心轮与物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响，对筛机处理能力和筛分效率有极大的影响，所以鹏鼎机械方形摇摆筛在实际的筛分作业中，用户可以根据物料特性、筛分精度等实际情况，在生产能力和筛分效率两方面有所取舍

方形摇摆筛特点：

1、 设计合理，结构简单，运行平稳

2、 每层筛网均有筛网防堵清理装置，筛分机在工作状态下连续不停地对筛网进行清理，保证筛网不堵孔，延长运行周期

3、 密封效果好，噪音低，提升车间工作环境

4、 往复回旋式的运动方式快速的将物料分散筛分

5、 无垂直振动，对基础的动载很小，筛网寿命长

方形摇摆筛的结构原理：

　 从运行轨迹来看，摇摆筛是一种非线性惯性振动筛，基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到 360rpm可调。每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛 面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较 大颗料被运送到出口处，出口处由一个可调节的导向装置控制流量中，该导向装置是控制物料停留时间的另一个因素。此次过程在每筛层之间重复进行。
